・EWC/SST耐久レース専用タンク24L
・1つ口ストーブリ社製フィラー専用
・タンク上面STD位置を維持（給油口除く）
・STDシートレールを使用（STDタンクマウント部カット必要）
注）ストーブリフィラーは付属しません。

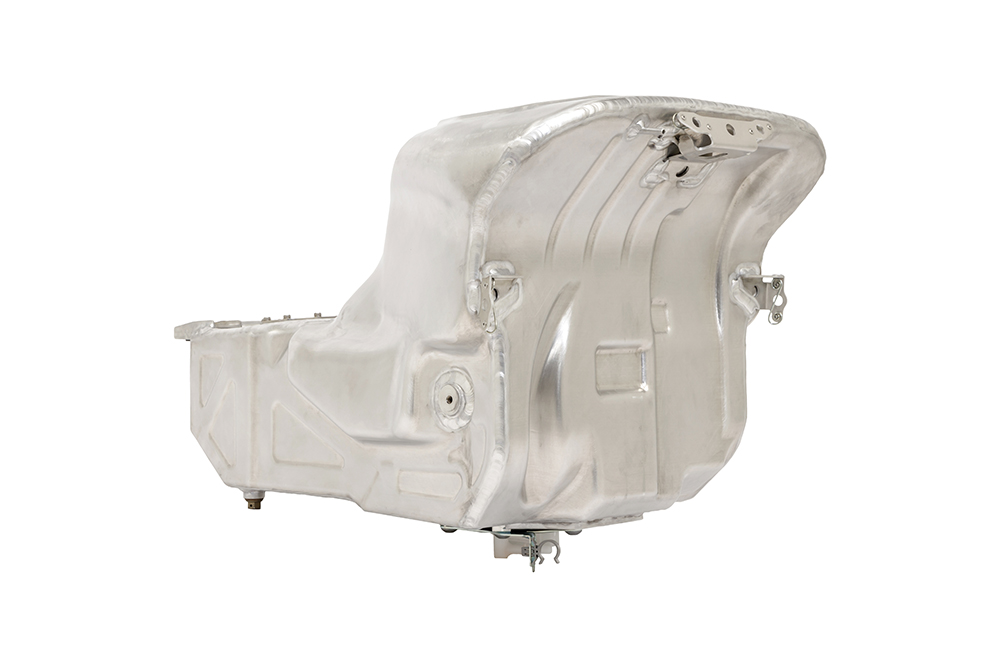

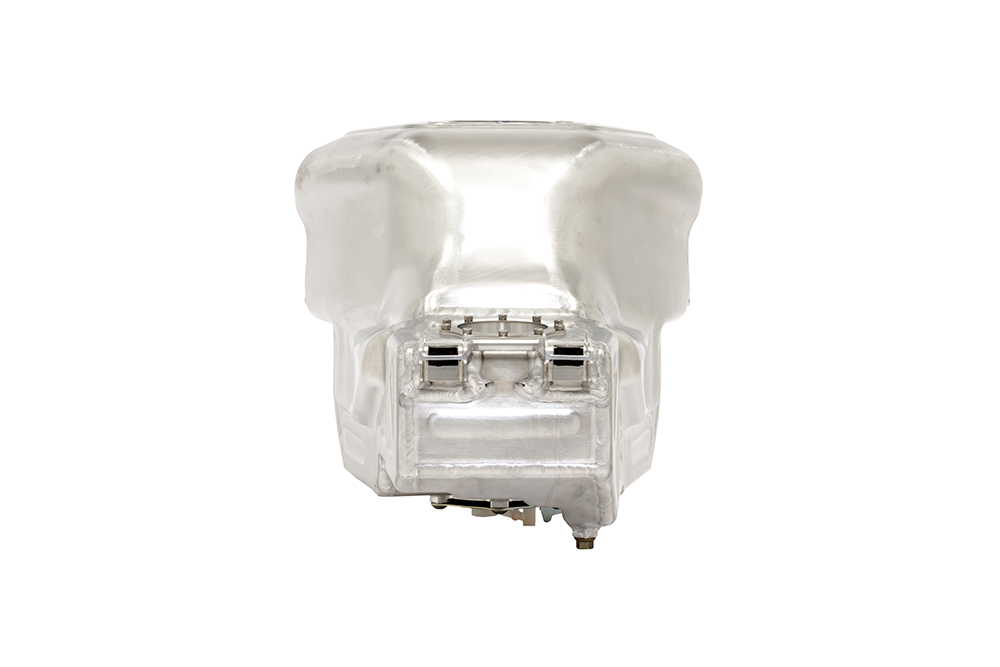

Racing Fuel Tank 24L Assy

品番：01750-101Y8-00
価格：￥423,000（税別）/￥465,300（10％税込）
タンク本体と付属品のみ。
※ストーブリ製フィラーは付属しません。

Assy Product Details

Assy 内容

・TANK COMP, FUEL
・PLATE, FUEL TANK RR
・WASHER, FUEL TANK RR
・COVER, FUEL TANK RR
・O-RING
・CAP BOLT M4x12 (SUS)
・RUBBER, MOUNTING
・COLLAR, MOUNTING
・BOLT, FUEL DRAIN
・WASHER, OIL BOLT
・SCREW, PAN, 6×10
・T型サインファスナー(スプリングST-8)
・POPリベット スタンダード (アルミ・スチール)

Racing Fuel Tank 24L Set

品番：01750-101Y8-S0
価格：￥493,000（税別）/￥542,300（10％税込）
タンクと周辺パーツ一式のセット品。
※ストーブリ製フィラーは付属しません。

Set Product Details

・Assy内容含む

BRKT ASSY, FUELTANK

タンク本体リア側のマウント用
素材：ステンレス

TRAY ASSY, BATTERY

バッテリーマウント用
その他電装部品収納用ステー付属。

素材：アルミブラックアルマイト

BRKT ASSY, TBW UNIT

TBWユニットマウント用
タンク下部の保護機能も兼ねています。
振動を抑えるためラバーマウントを採用。

素材：アルミブラックアルマイト

COVER Assy, L SIDE

アルミ製L側サイドカバー
メインハーネスの保護用、転倒時の保護を目的とし衝撃に強いアルミ製を採用しています。
カバー内に各種ロガー用カプラー収納スペースを確保しています。

※旧モデルを追加工にて使用可能
※追加工内容は「Lカバー追加工指示書」を参照ください。

素材：アルミブラックアルマイト

SHELTER,FR

FRP製タンク前面カバー
※旧モデル共通部品※

CABLE ASSY, EXTENSION GND

・マイナス側バッテリー延長ケーブル

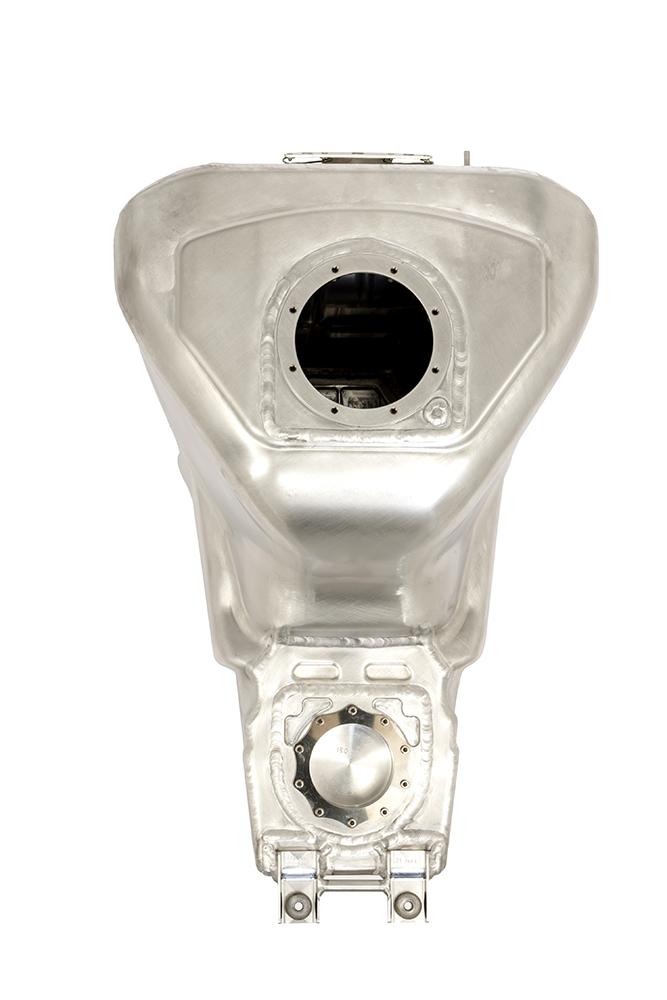

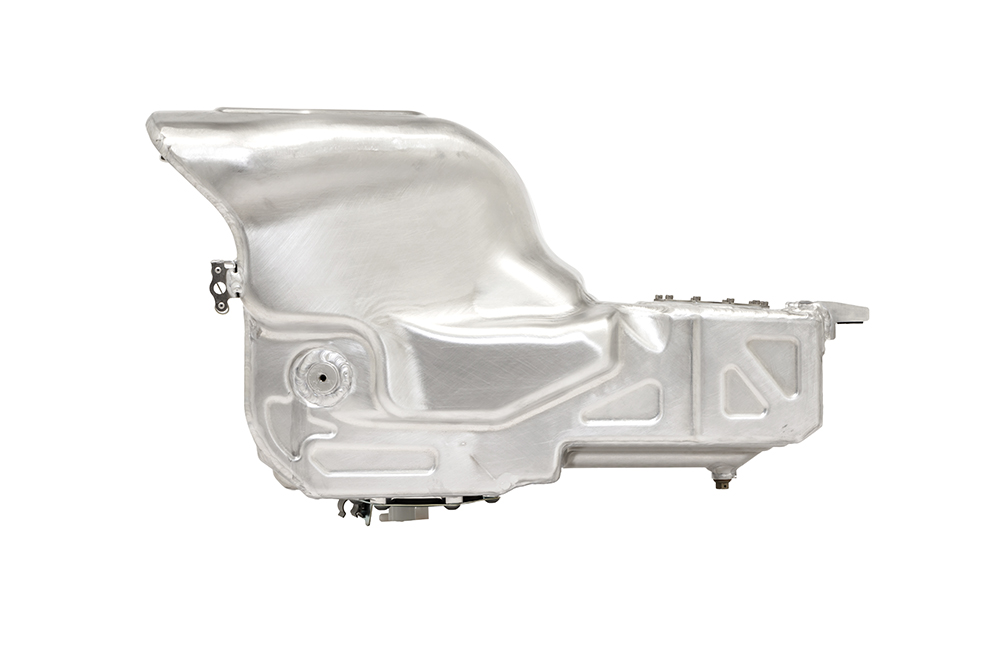

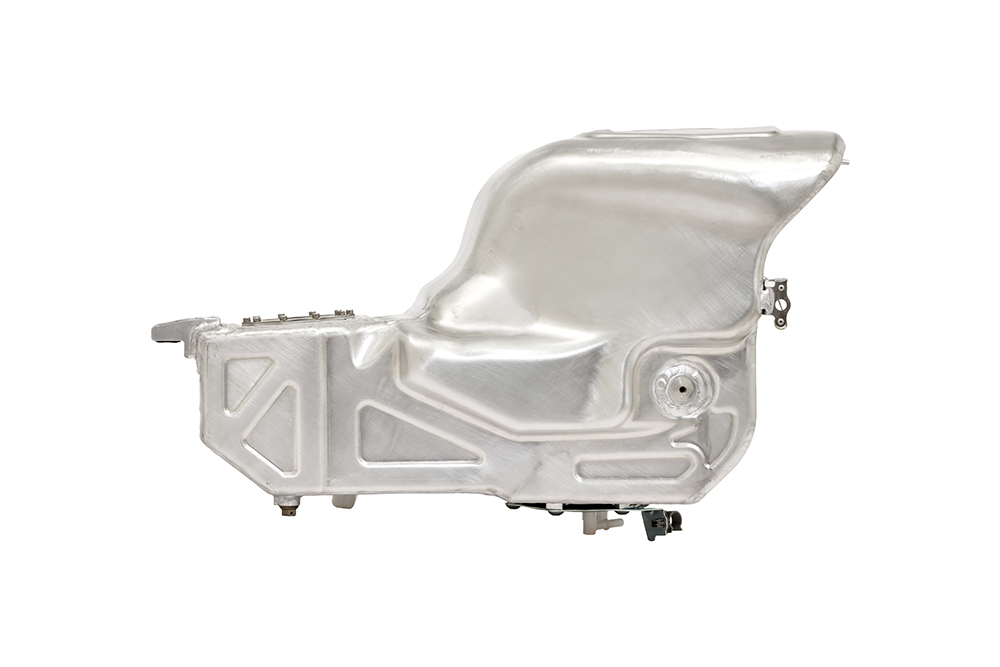

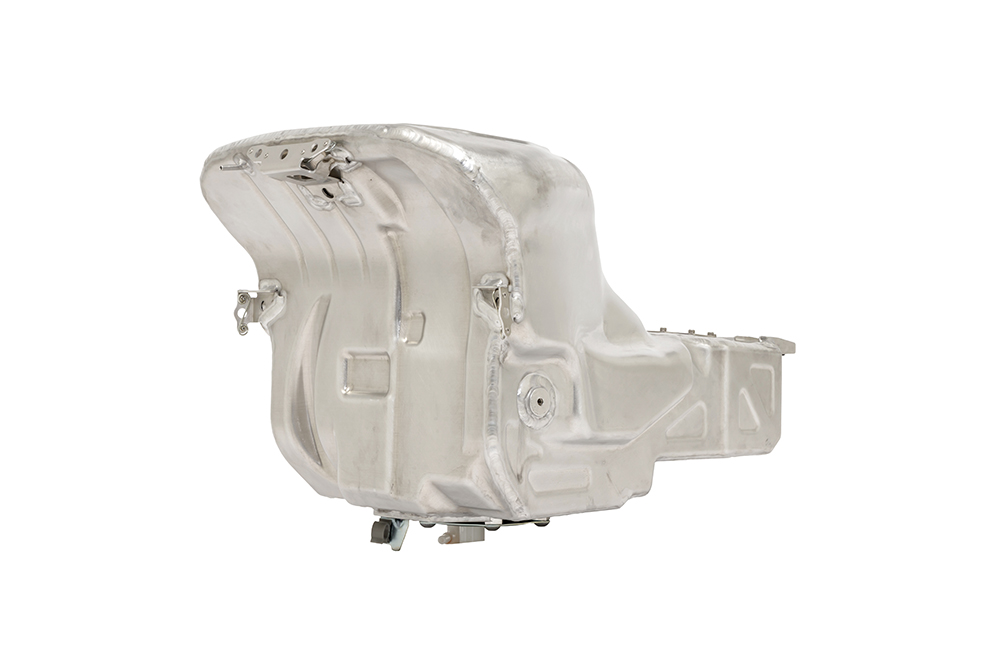

RACING FUEL TANK 24L

旧モデルに比べスリムになったニーグリップ部分。より多彩なライディングスタイルに対応するため燃料タンク側面（ニーグリップ部分）を内側に絞り込んだ形状へと変更しました。
※ストーブリ製フィラーは付属しません。

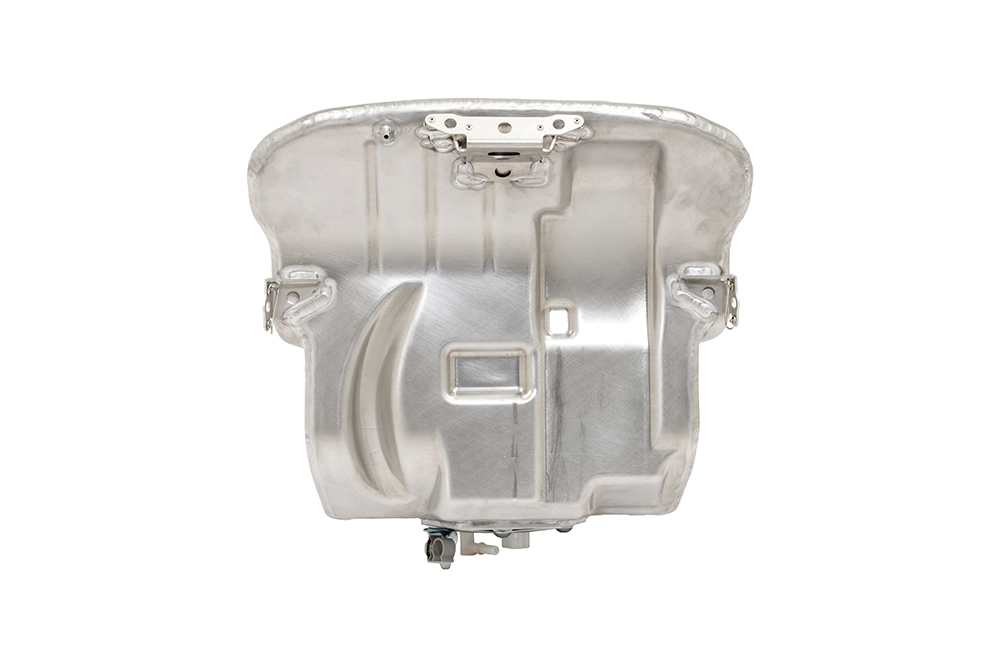

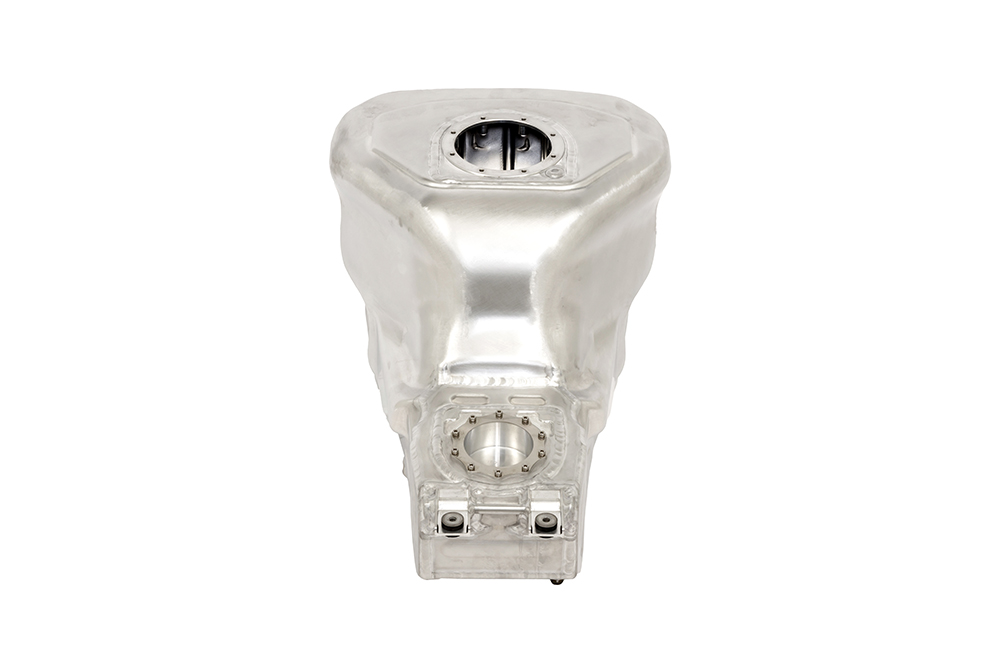

RACING FUEL TANK 24L

旧モデル同様の上面位置をキープ。長丁場の耐久レースにおいてライダー負担軽減を目的に燃料タンク上面は極力低く抑えています。フロントカウルにライダーが収まることによりストレートでの空気抵抗の軽減、燃費改善も期待できます。
※ストーブリ製フィラーは付属しません。

SHELTER,FR

FRP製タンクシェルター
2020-2023の旧モデルを使用可能







Battery Tray＆BRKT ASSY, TBW UNIT

2分割式、旧モデルではタンク本体に保護カバーを別途装着していましたが、新モデルではタンク下に配置するコントロールユニットのマウントを兼ねた保護カバーとなりました。振動による電装部品への影響を抑えるため、フロント２か所をラバーマウントとしています。限られたスペースに全ての電装部品を収納可能で整備性も旧モデルより大幅に改善されました。

Battery Tray＆BRKT ASSY, TBW UNIT

電装部品装着イメージ（キットハーネス）マイナス側バッテリーケーブルの延長と配線加工が必要となります。延長ケーブルはSETに含む。
※単品購入も可能。配線加工は取説を参照ください。
※キットハーネスとはHRCレースベース車両に装着されている標準ハーネスです。

Battery Tray＆BRKT ASSY, TBW UNIT

電装部品装着イメージ（キットハーネス）
Lカバーは旧モデルの追加工で使用可能です。
加工内容は「Lカバー追加工指示書」を参照してください。
※キットハーネスとはHRCレースベース車両に装着されている標準ハーネスです。

Battery Tray＆BRKT ASSY, TBW UNIT

バッテリートレイ＆シートレール装着例。
※サイレンサーステーは別売となります。
※弊社サイレンサーステーを使用しない場合は５㎜カラー又は5㎜厚のサイレンサーステーを使用してください。

RACING FUEL TANK 24L SET

RACING FUEL TANK 24L SETのシートレール装着イメージです。
※ストーブリ製フィラーは付属しません。
※オプションにてスプリント用タンクキャップを用意しています。

ショッピングページはこちら

取扱説明書

Lカバー追加工指示書

品名：CBR1000RR-R 24′- Titanium Full Exhaust Spec1(SST/EWC) Racing ANO

品番：01810-J31Y8-00

価格：472,000円（税別）/519,200円（10％税込）

詳細：24’- 排気デバイス非装着モデル
　　・デバイスを使用するためのアップデートパーツ開発中
　　・F3部分の換装によりデバイス使用可能

材質：マウスピース：ステンレス/パイプ＆サイレンサー：チタン

※イメージのため写真は旧モデル（20-）

ショッピングページはこちら

取扱説明書
※準備中※

品名：CBR1000RR-R 20-/24-　Seat Cowl Set for 24ℓ Fuel Tank

品番：07720-101T2-00

素材：FRP（白ゲル）

注）：24モデルFuel Tankに装着する場合は追加工が必要となります。
追加工用の型紙「シートカウル追加工型紙」をご利用ください。

ショッピングページはこちら

シートカウル追加工型紙

COWL STAY UPPER L

COWL STAY UPPER R

COWL STAY MID L

COWL STAY MID R

COWL STAY LWR L

COWL STAY LWR R

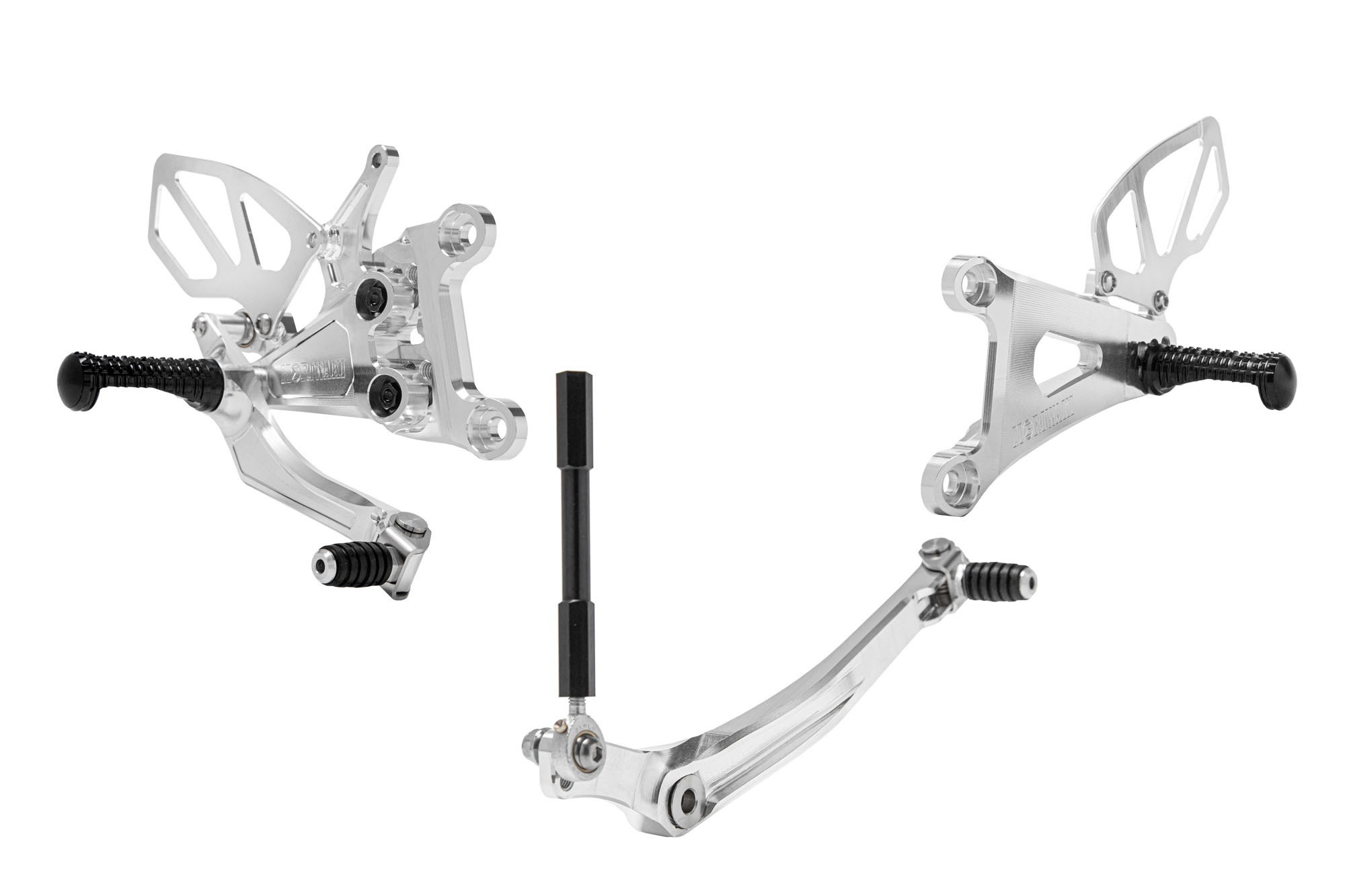

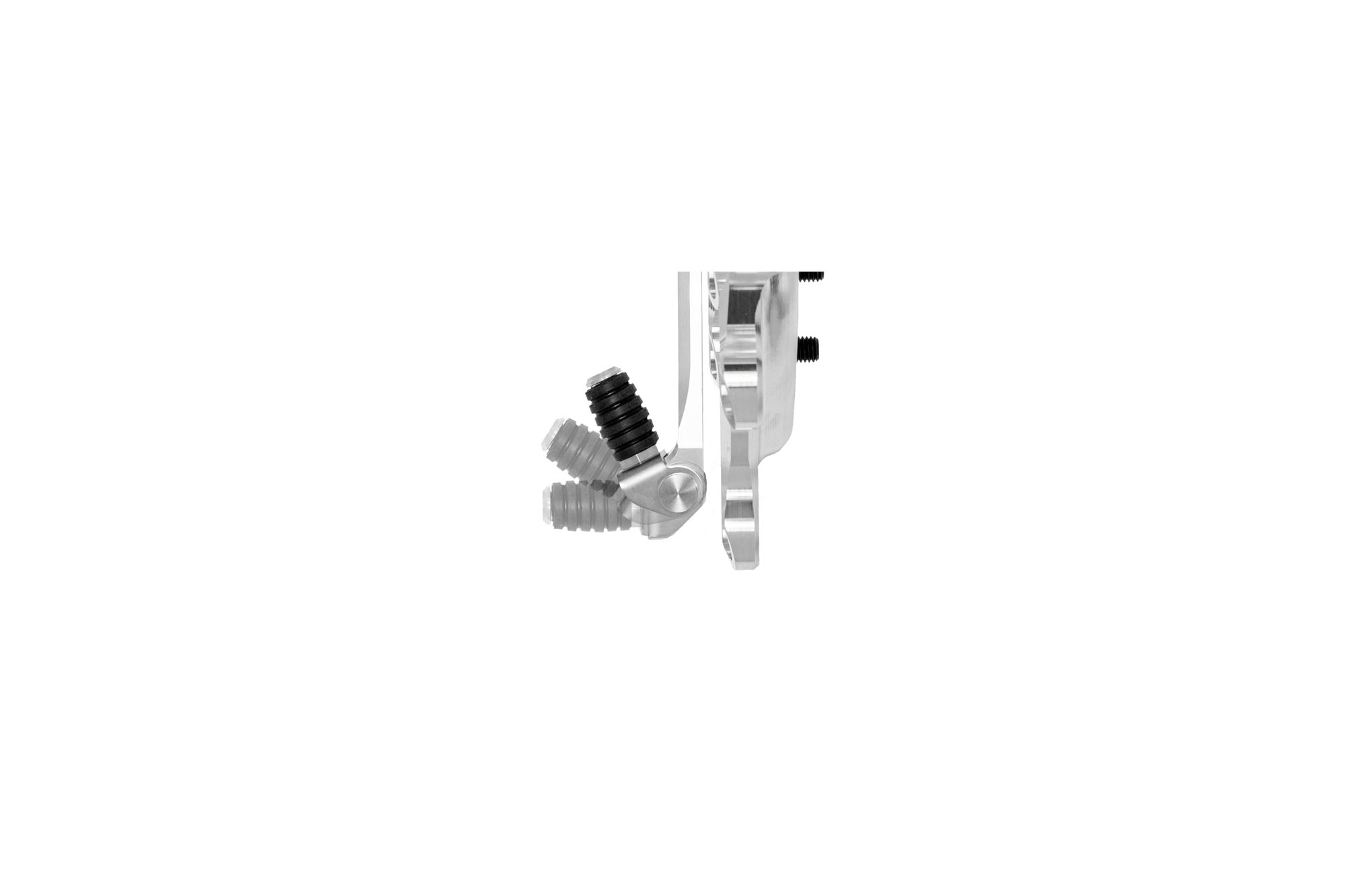

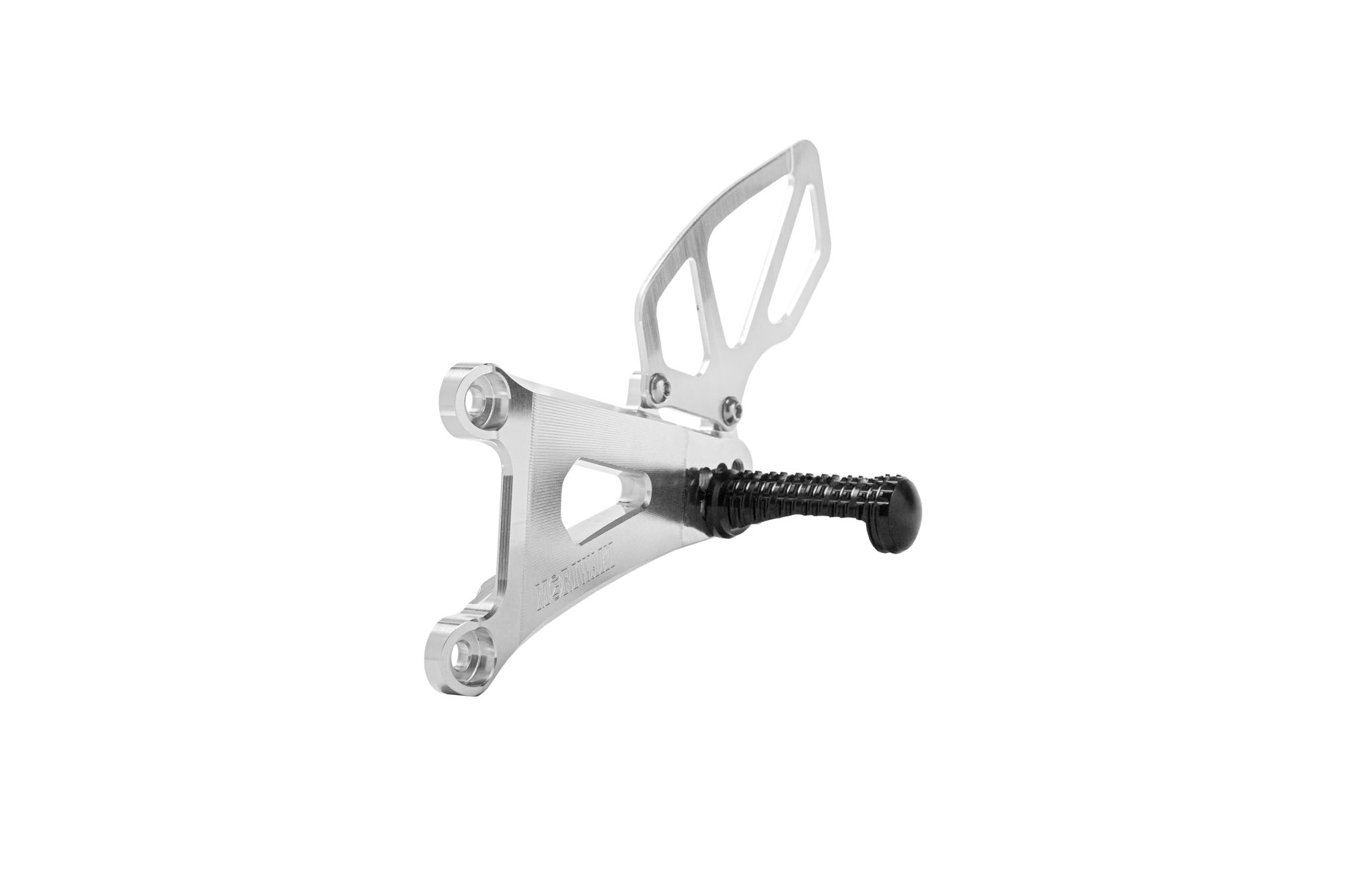

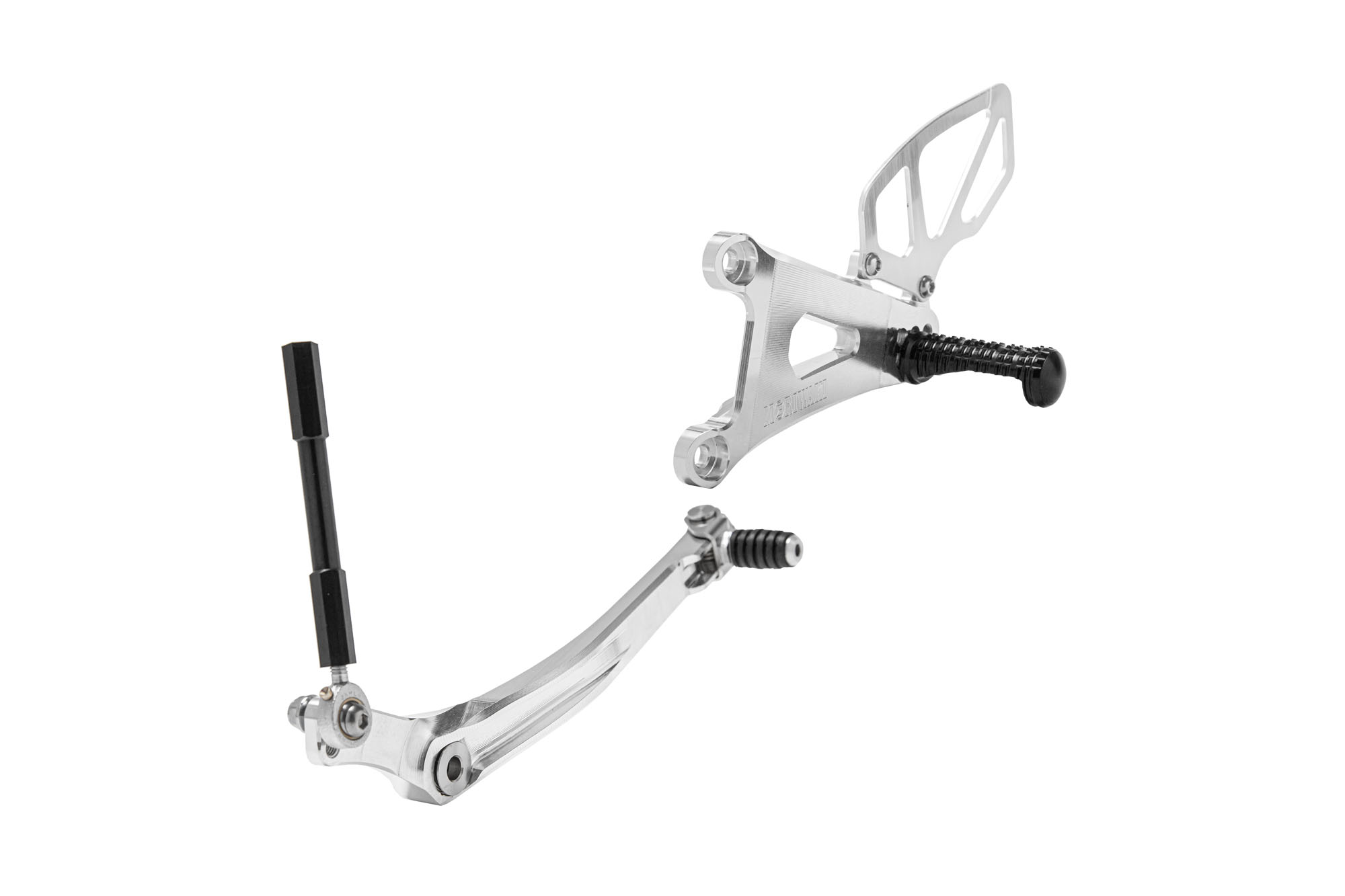

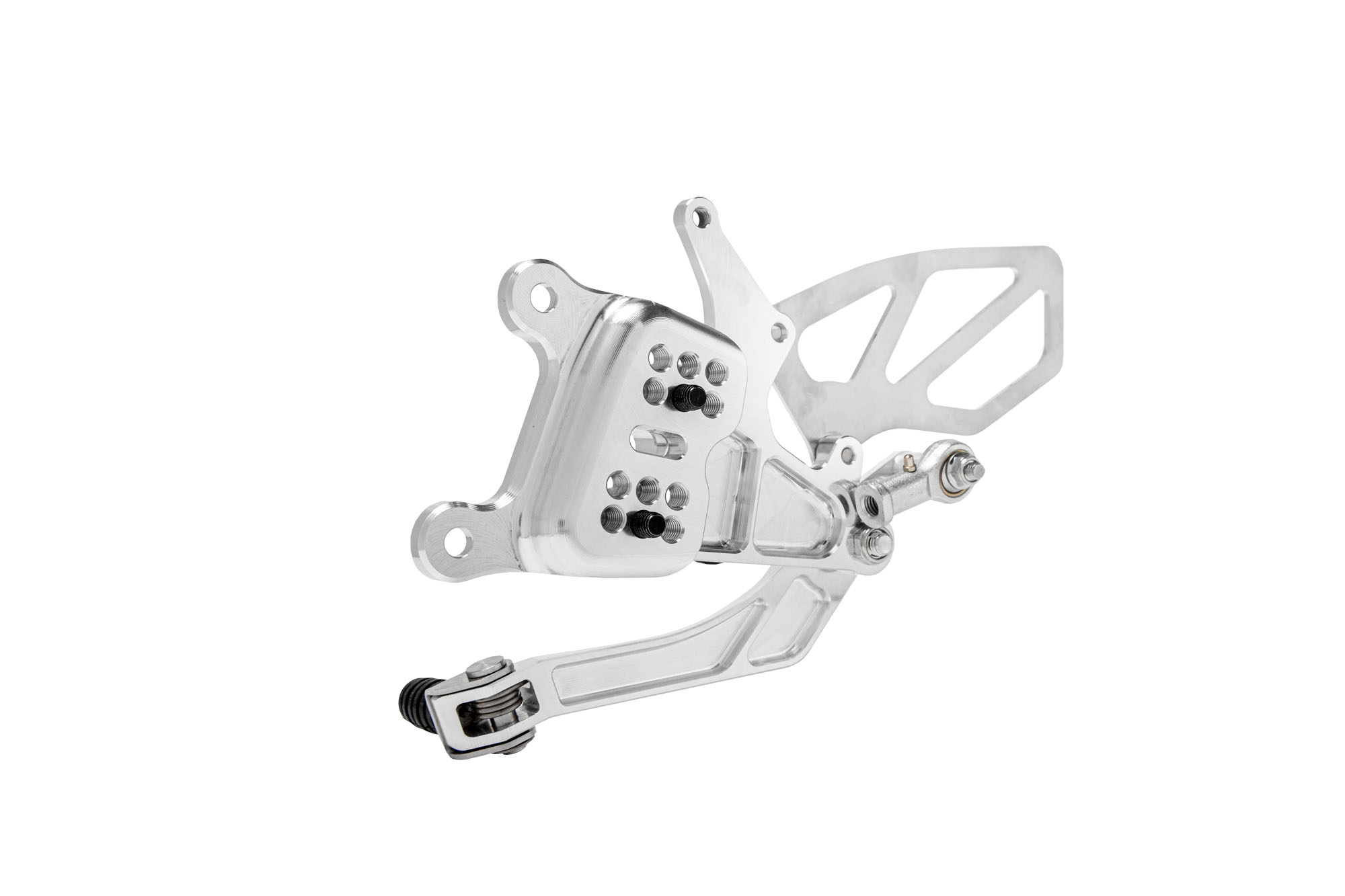

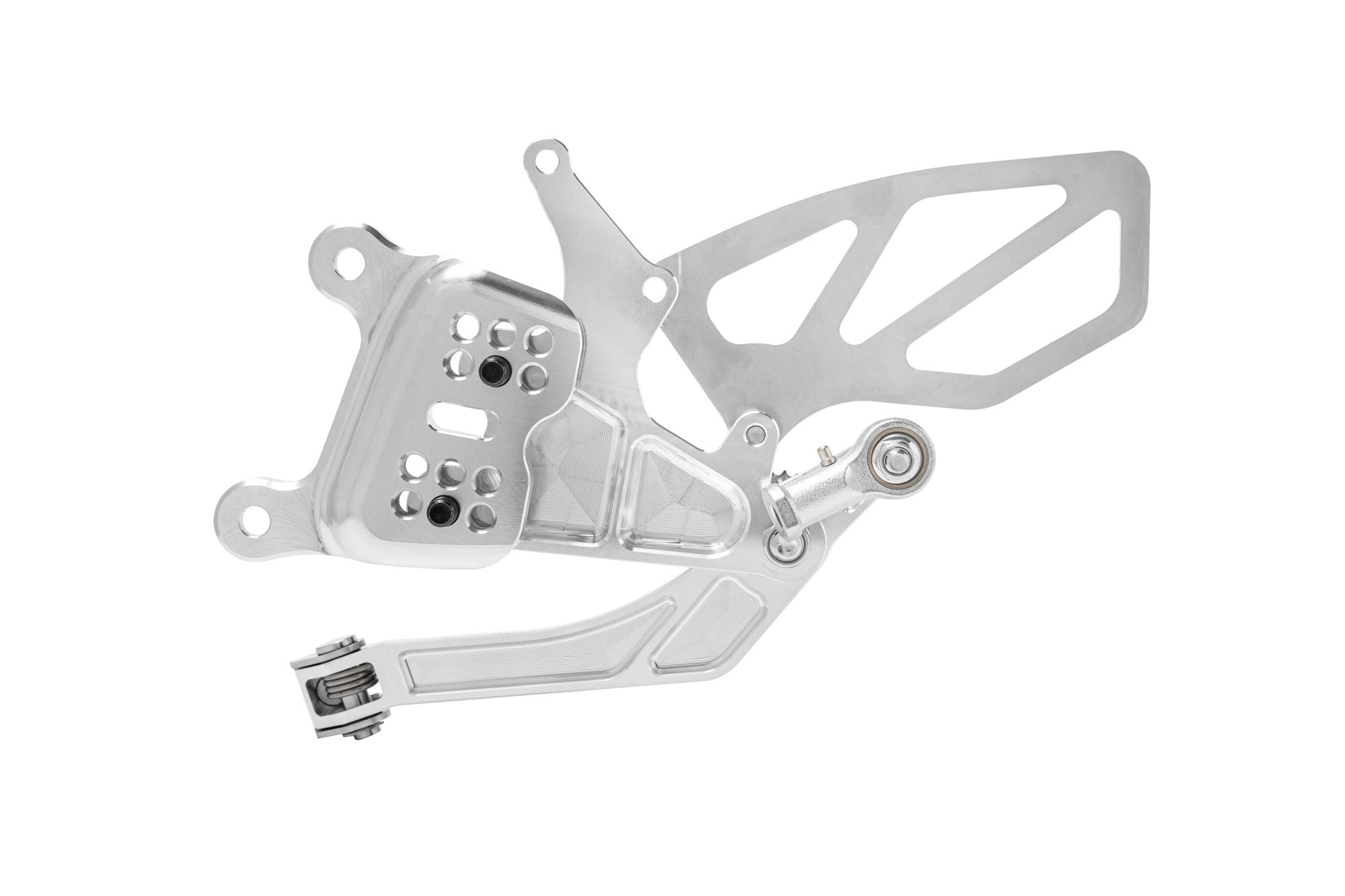

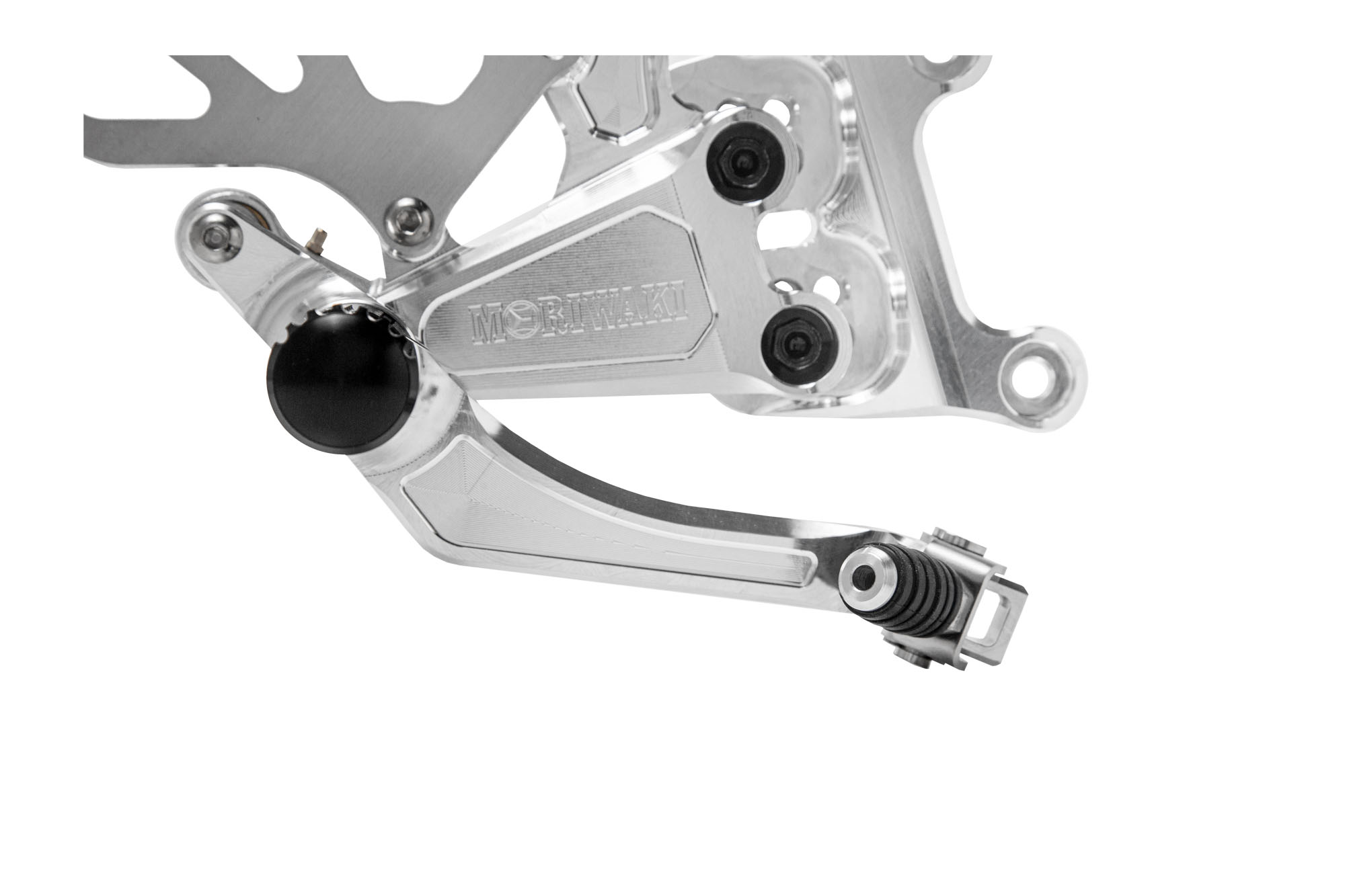

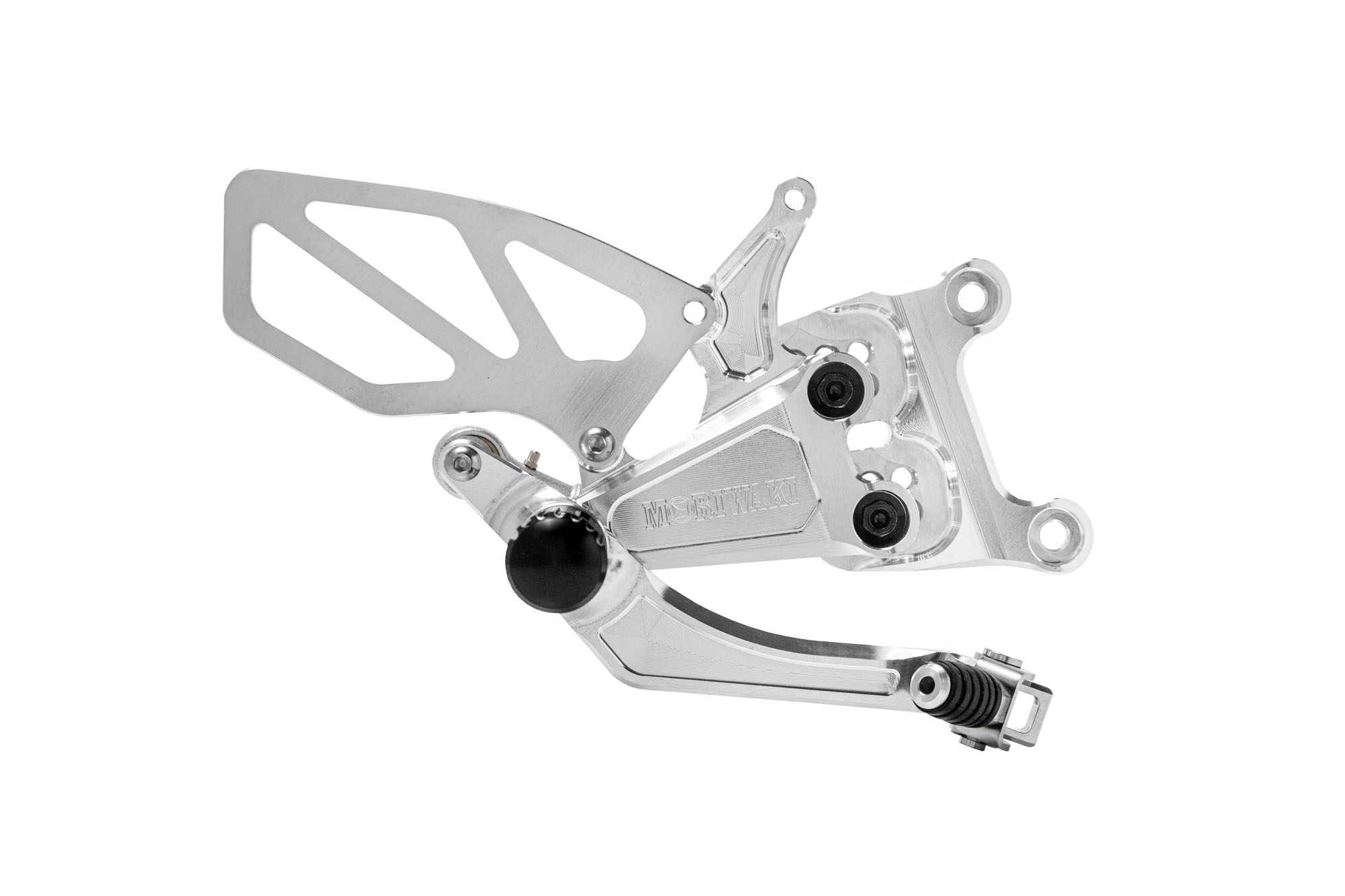

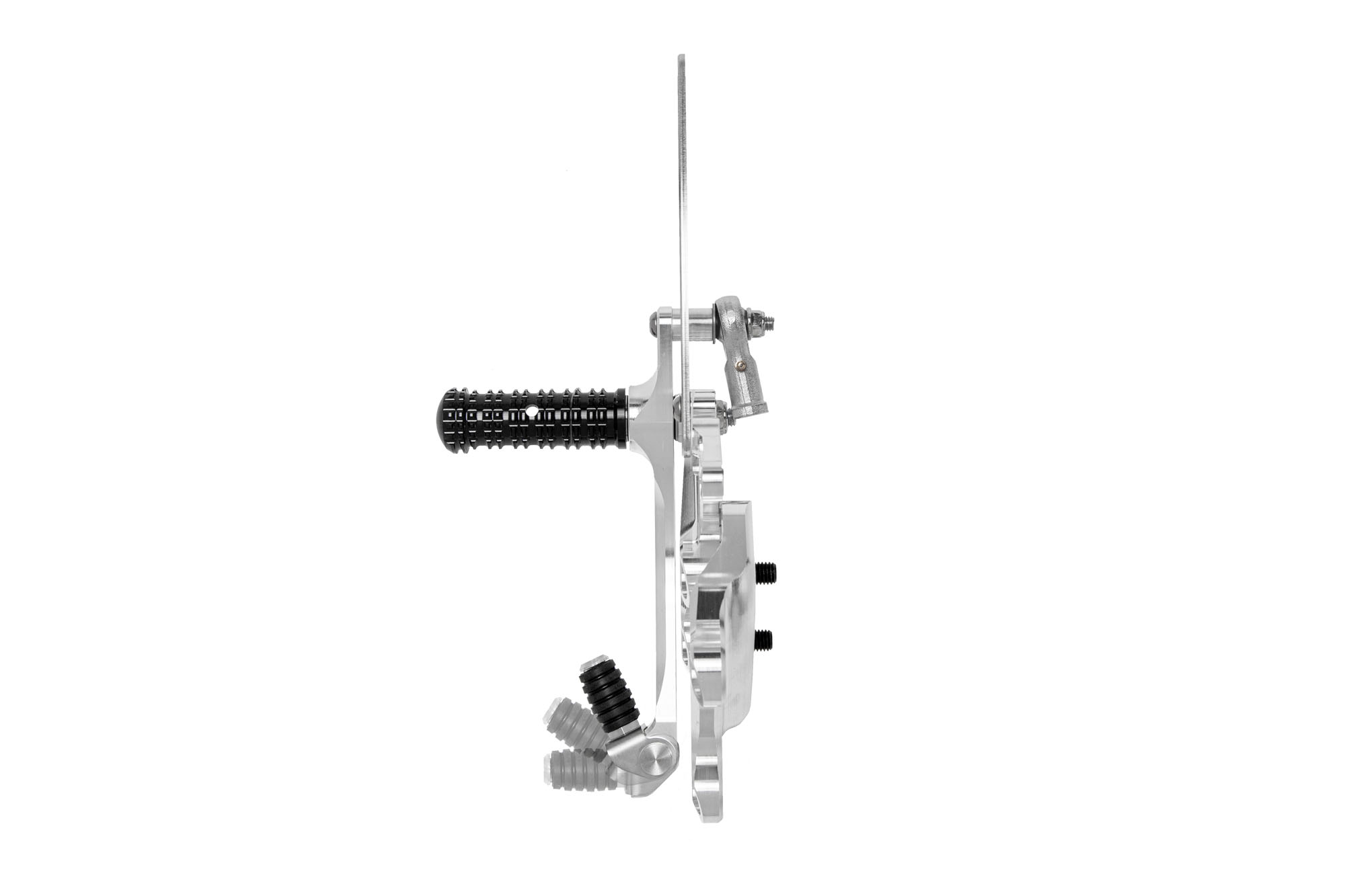

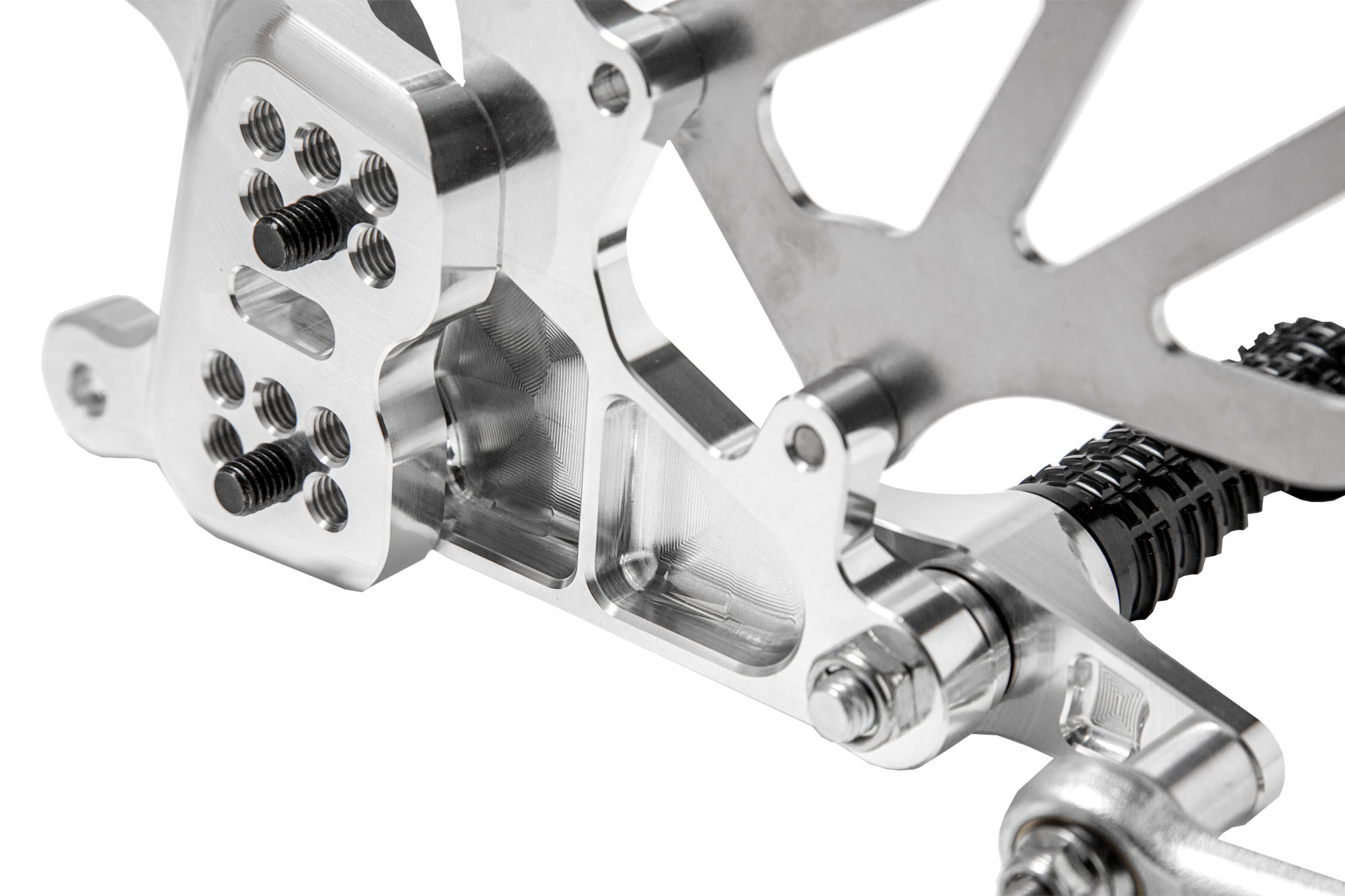

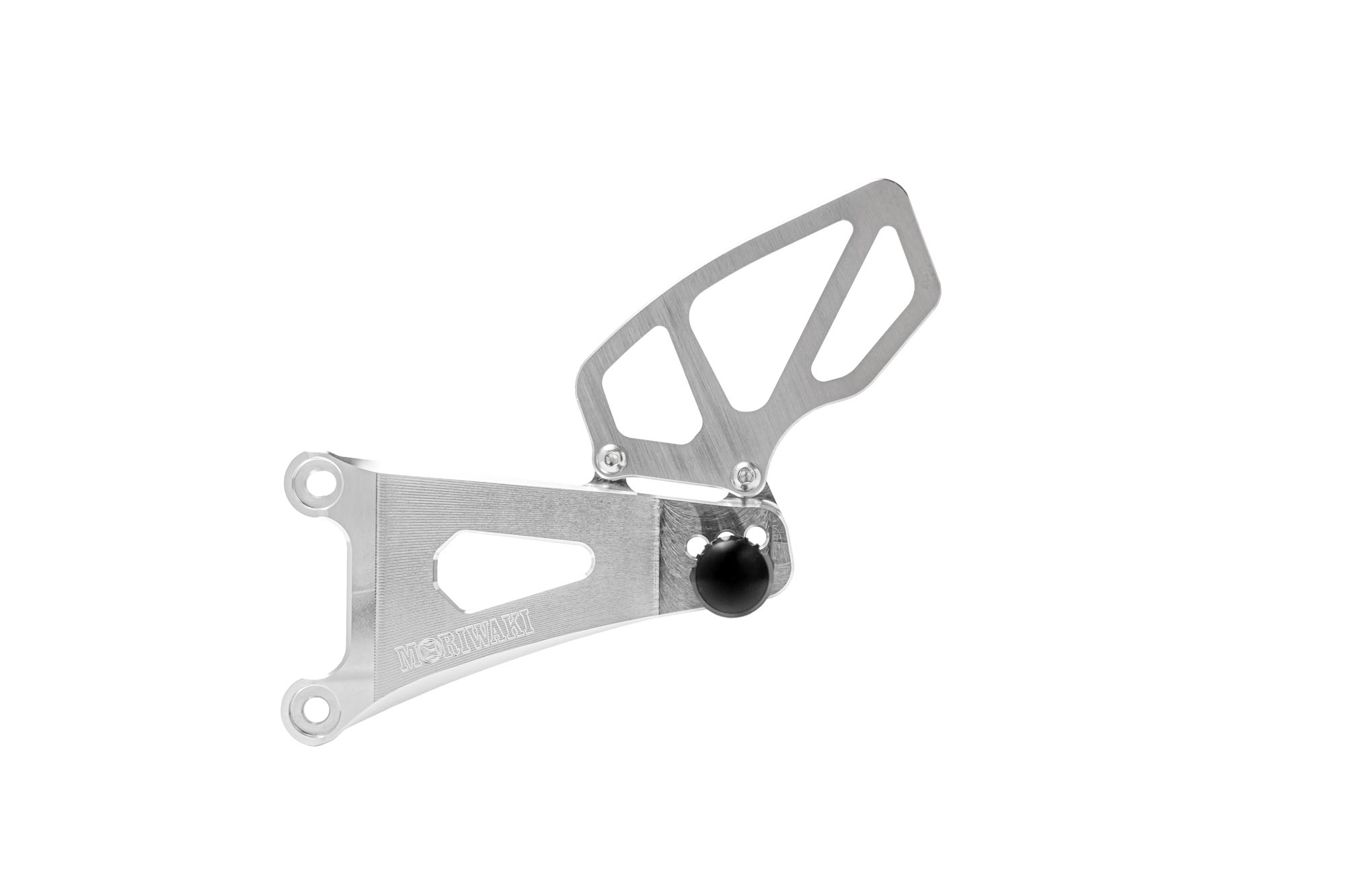

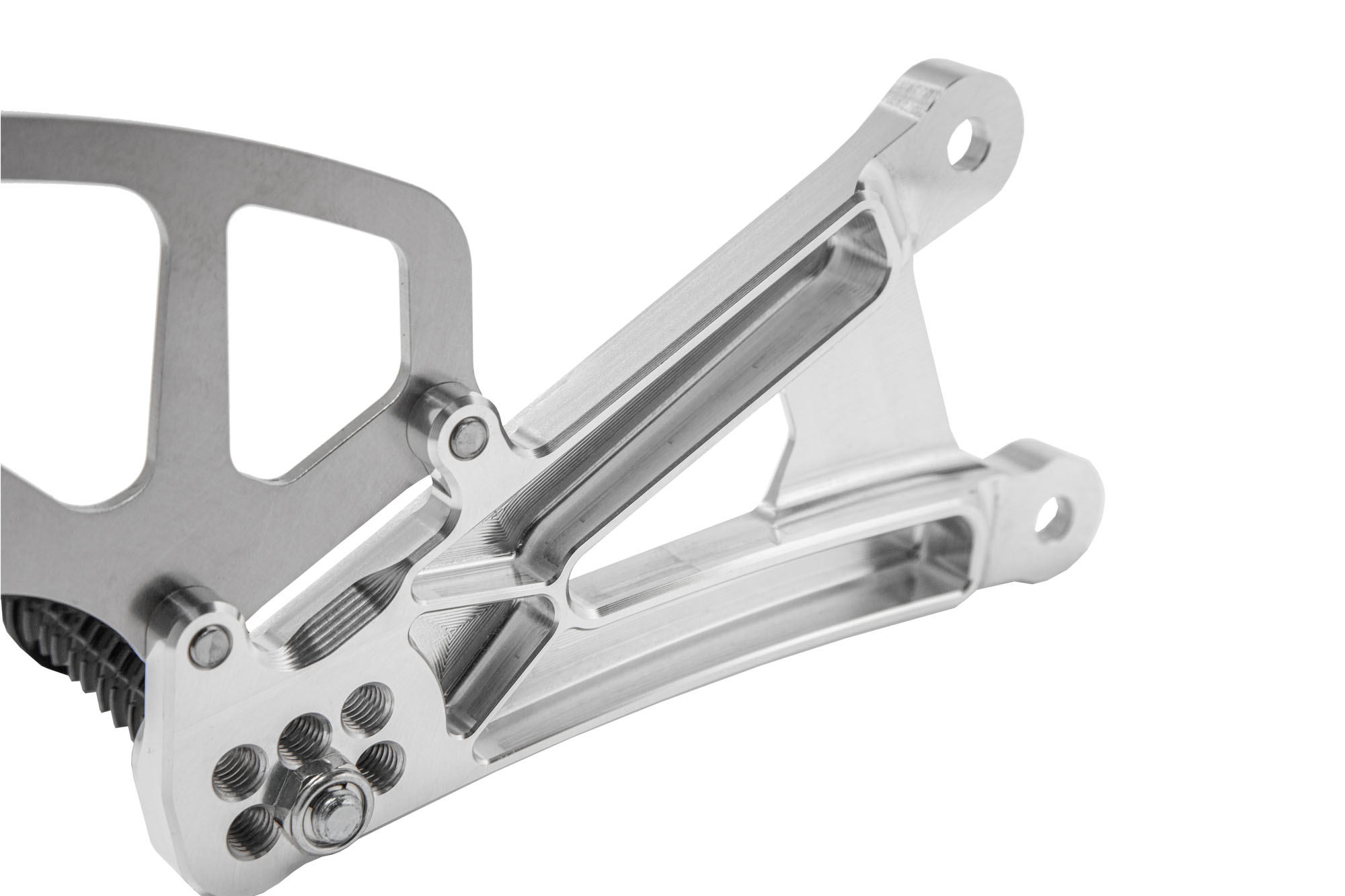

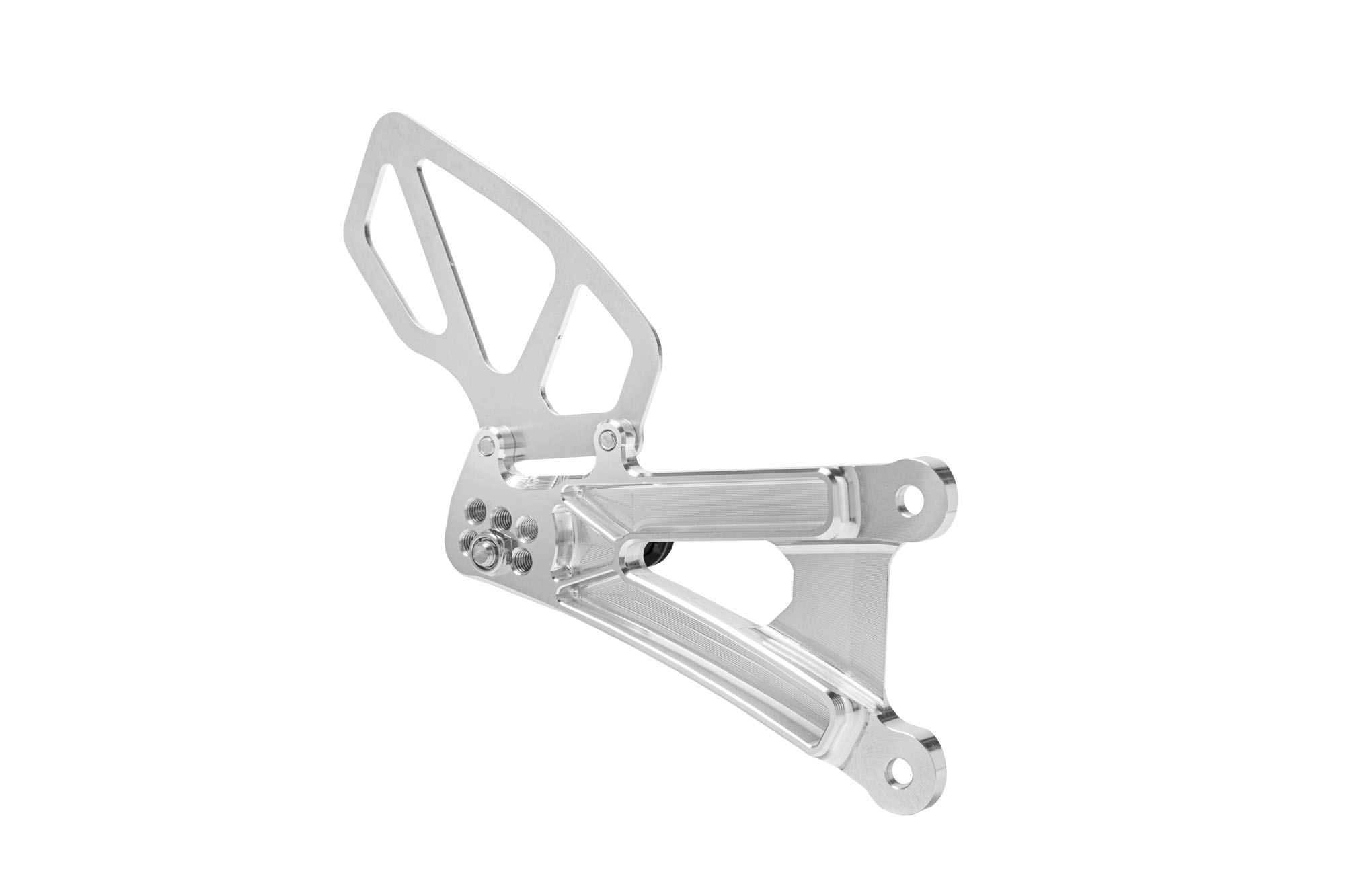

品名：CBR1000RR-R 20-/24- Racing Back Step KIT(SST/EWC)

品番：05060-101T2-01

素材：アルミニウム

注）：HRCクイックシフターを使用する際はオプションのシフトロッドをお買い求めください。

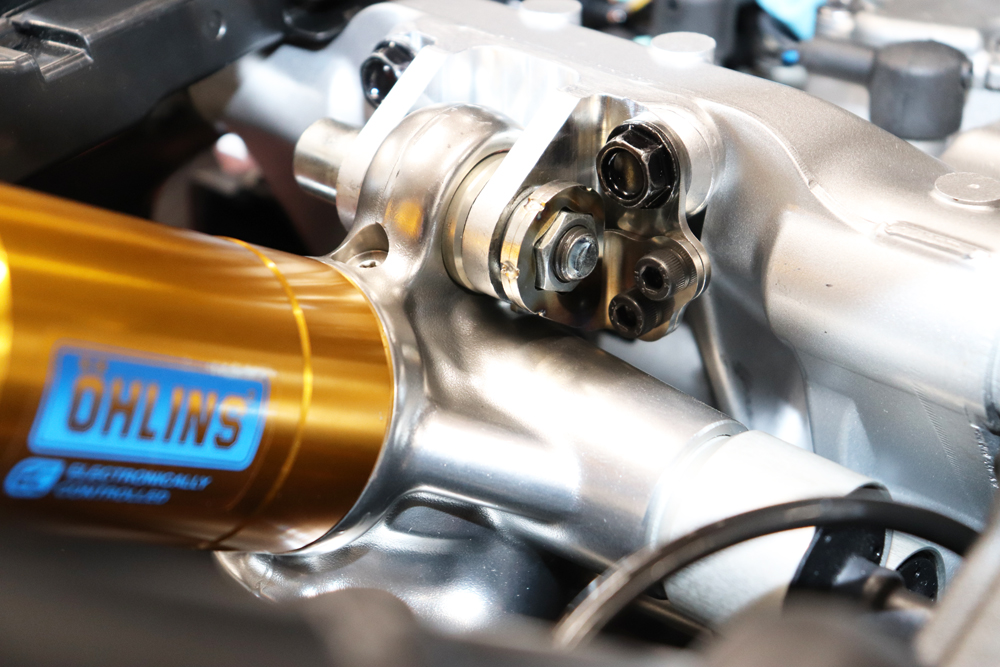

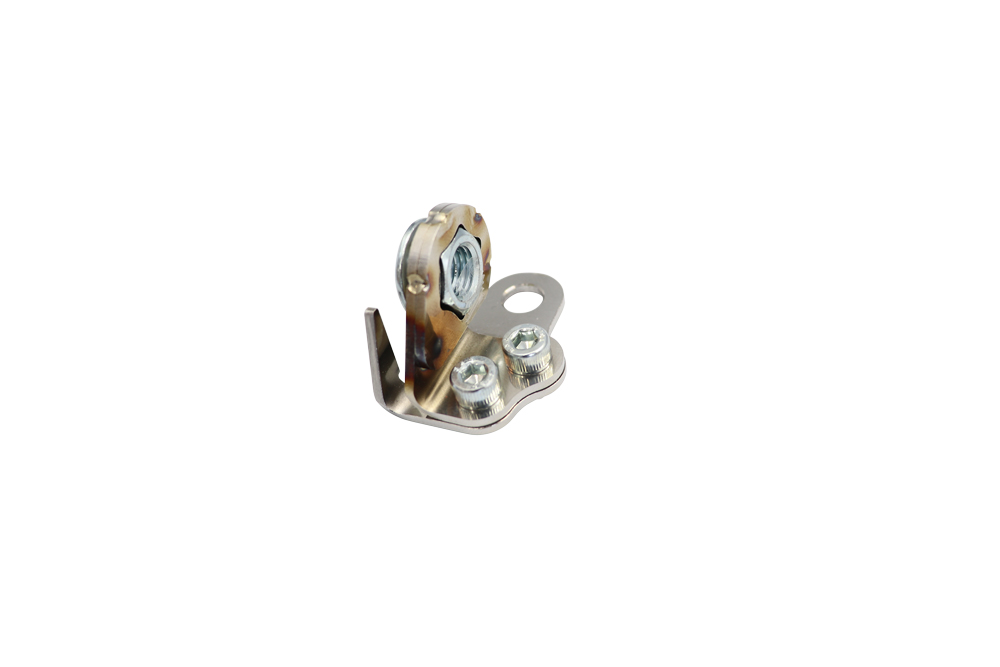

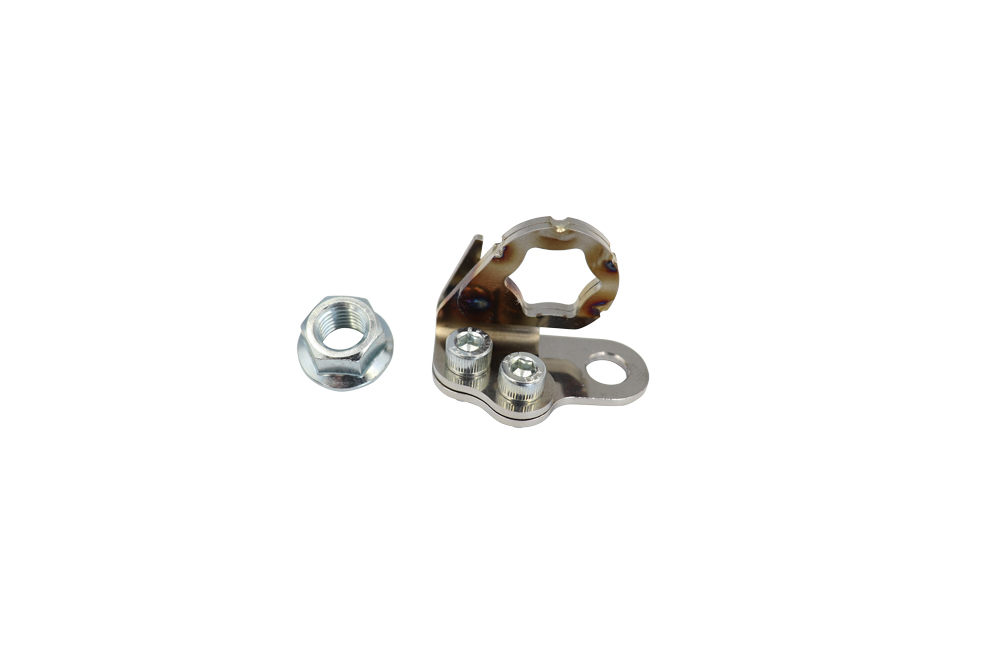

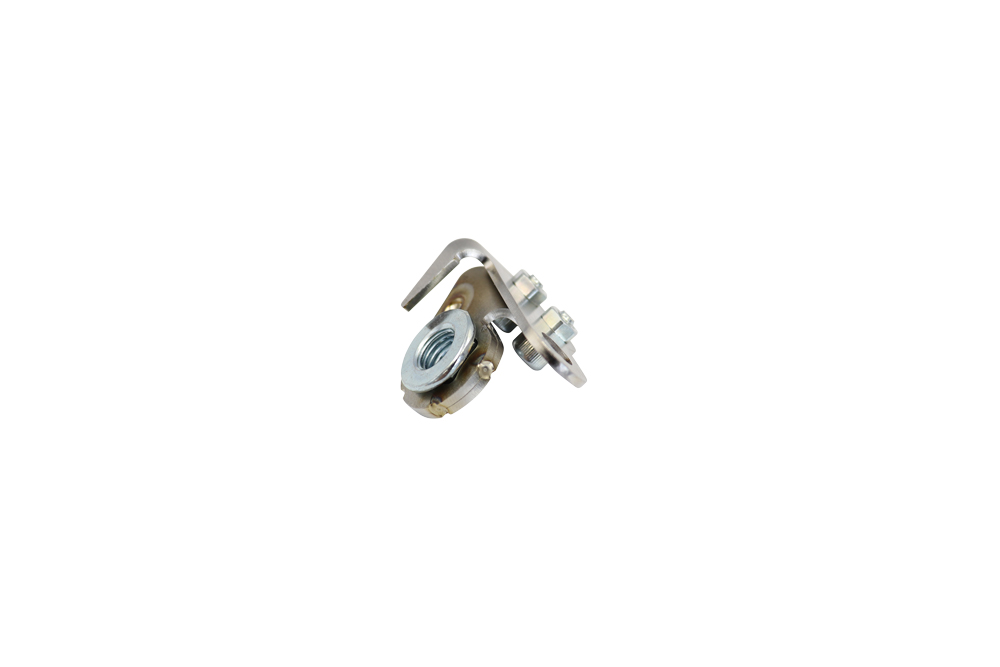

品名：CBR1000RR-R 20-/24- REAR SHOCK. UP-NUT BRKT

品番：05012-101T2-00

素材：ステンレス

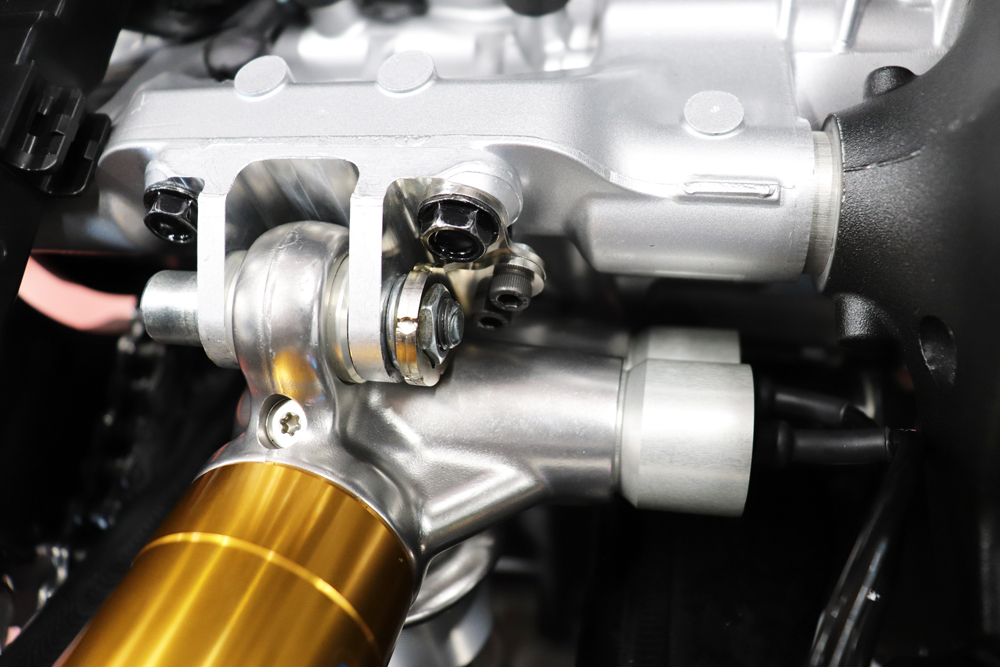

リアサスペンションのアッパーマウント用ナットを常に保持するためのパーツです。
脱落防止とレースシーンでのリアサス交換にかかる所要時間が大幅に短縮されます。

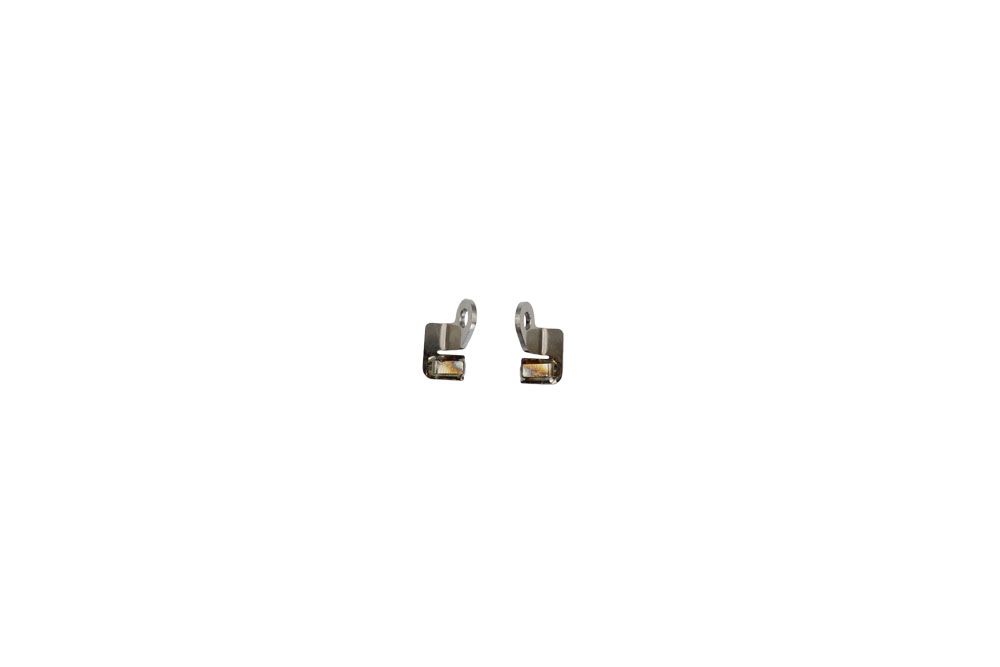

品名：CBR1000RR-R 20-/24- HANDLE STOPPER

品番：05314-101N7-00

素材：ステンレス

品名：CBR1000RR-R 20- Racing Handle KIT(SST)

品番：05311-101T2-00

素材：アルミニウム

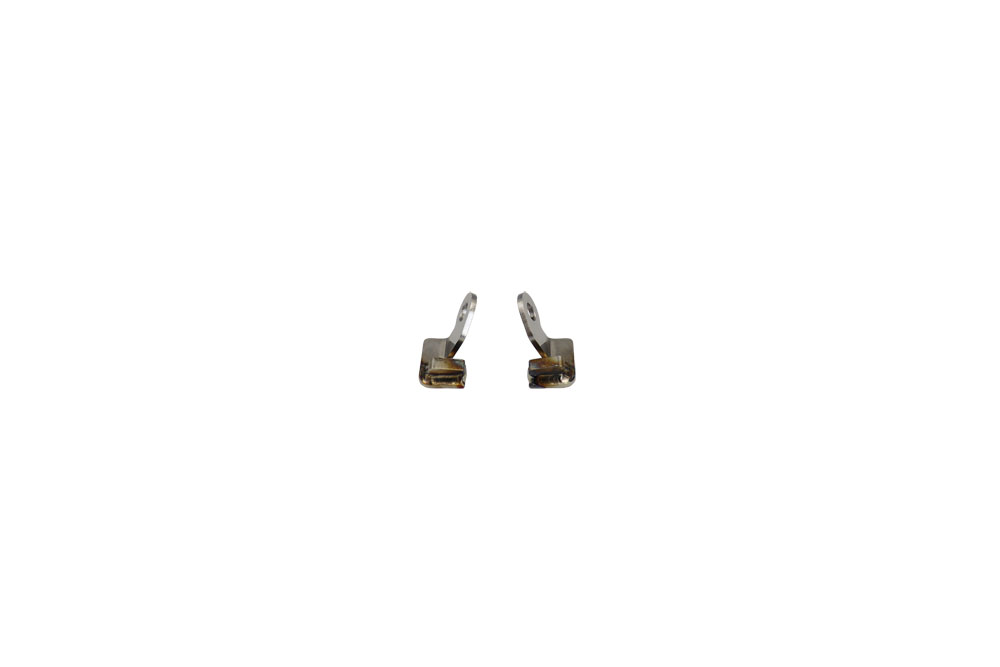

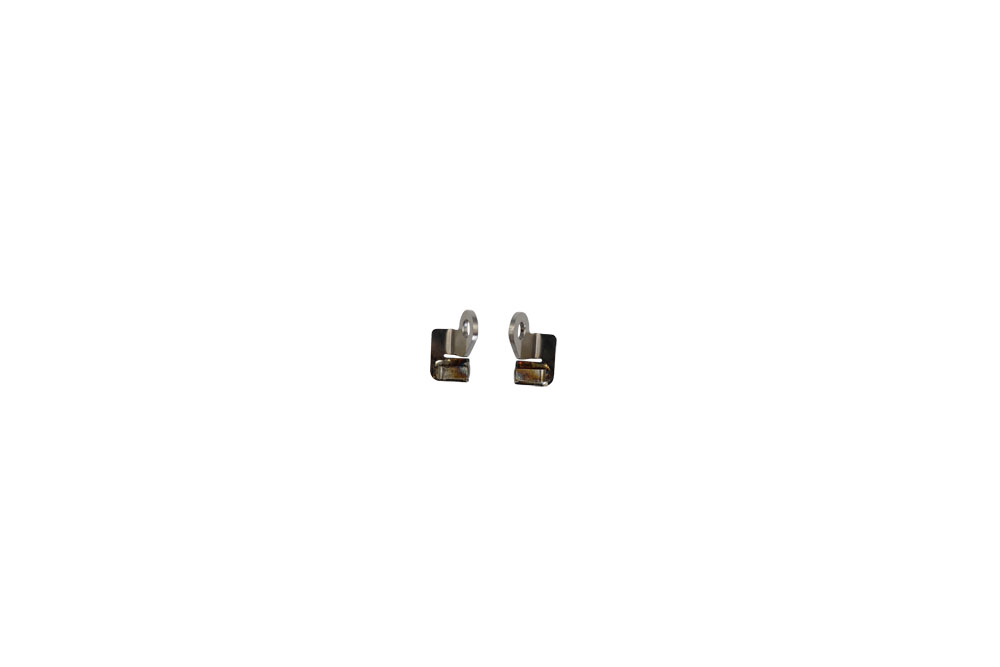

品名：HANDLE STOPPER COLLAR KIT

品番： 05314-101N7-00

素材：アルミニウム

・レギュレーション対応
・ハンドルパイプ脱落防止用
・薄型設計でハンドル周りにスペースがない場合でも使用可能

PATCH CTR Ver01

PATCH L Ver01

PATCH FR L Ver01

PATCH R Ver01

PATCH FR R Ver01
